أنت هنا: المنتجات > كابلات الطاقة > متعددة مغمدة مع ناقل الومنيومي وعازل PVC

(NAYRY) PVC متعددة مغمدة مع ناقل الومنيومي وعازل

الاستخدام:

يمكن تركيب هذا النوع من الكابلات داخل المنشآت وداخل الأقنية المخصصة للكابلات وتحت الأرض. في الأماكن الصناعية والمحطات الكهربائية وشبكات توزيع الكهرباء في الأماكن التي من الممكن أن تتعرض للأضرار الميكانيكية.

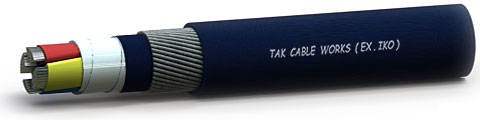

هيكل الكابل: Al/PVC/Bd/SWA/PVC

1- الناقل : سلك المنيوم
2- العازل : PVC
3- الغلاف الوسطي : PVC
4- الدرع : سلك فولاذ مجلفن
5- الغلاف الخارجي : PVC

المواصفات الفنية:

الجهد الاسمي : 600/1000V
نطاق درجة الحرارة : 30-  حتی  70+ درجة سيليسيوس
نطاق درجة الحرارة : 160درجة سيليسيوس
أدنى شعاع للإنحناء : 12 ضعف قطر الكابل

 المعايير:

IEC 60502-1
ISIRI3569-1

 المواصفات الخاصة الأخرى عند الحاجة:

1- ضد الحريق
2- مقاوم للاشتعال
3- قليل الدخان وبدون هالوجين
4- مقاوم للمشتقات النفطية
5- مقاوم للأشعة فوق البنفسجية

المقطع العرضي
(mm2)		 القطر التقريبي النهائي
(mm)		 الوزن التقريبي
(kg/km)		 قياس البكرة
(mm)		 طول الكابل على البكرة
(m)
2×6  RM 18.6 676 1100 1000
2×10  RM 20 772 1100 1000
2×16 SM 22.2 934 1200 1000
2×25 SM 26.3 1362 1400 1000
2×35 SM 28.5 1578 1600 1000
2×50 SM 32.2 1964 1600 1000
2×70 SM 36.7 2645 1800 1000
3×6  SM 19.4 730 1100 1000
3×10  RM 20.9 836 1100 1000
3×16 SM 23.3 1024 1200 1000
3×25 SM 27.6 1499 1400 1000
3×35 SM 30 1740 1600 1000
3×50 SM 30.6 1810 1100 500
3×70 SM 35.2 2452 1400 500
3×95  SM 39.2 2985 1400 500
3×120  SM 41.4 3360 1600 500
3×150  SM 46.8 4416 1800 500
3×185  SM 50.4 5093 1800 500
3×240  SM 56 6160 2000 500
3×25/16  29.9 1664 1600 500
3×35/16 32.8 1940 1800 500
3×50/25 33.8 2247 1200 500
3×70/35 37.2 2688 1400 500
3×95/50 42 3345 1600 500
3×120/70 46.2 4248 1800 500
3×150/70  50.4 4920 1800 500
3×185/95 54.6 5747 2000 500
3×240/120 61 7000 2000 500
4×6 RM 20.8 816 1100 1000
4×10  RM 22.5 946 1200 1000
4×16  SM 25.8 1303 1400 1000
4×25  SM 29.9 1703 1600 1000
4×35  SM 32.8 2011 1800 1000
4×50  SM 35.2 2462 1400 500
4×70  SM 39.4 2981 1400 500
4×95  SM 44.8 4036 1600 500
4×120  SM 48.2 4648 1800 500
4×150  SM 52.4 5396 1800 500
4×185  SM 57.2 6331 2000 500
4×240  SM 63.2 7617 2200 500
RM:  Round,Stranded
RE:  Round,Solid
SM:  Sector,Stranded
