أنت هنا: المنتجات > كابلات الأجهزة > كابلات الأجهزة المحمية بواقي منقصل وكلي وعازل XLPE

[RE-Y(St)YRY, PIMF/TIMF/QIMF] XLPE كابلات الأجهزة المحمية بواقي منقصل وكلي وعازل

الاستخدام:

يستخدم في دارات القيادة العاملة بمنطق التحكم والجهد DC بشكل تناظري أو رقمي وكذلك في قياس الإشارات الرقمية والتناظرية. وهذه الكابلات مقاومة للتداخلات الكهربائية والمغناطيسية وضعف التشويش والصدمات الميكانيكية.

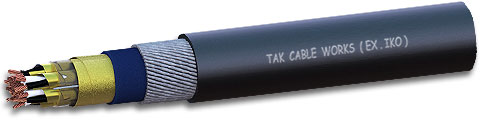

هيكل الكابل: Cu/PVC/ISCR/OSCR/Bd/SWA/PVC

1- الناقل: نحاس
2- العازل : PVC
3- الغلاف المنفصل :
   شريط من البولي استر
   سلك تفريغ نحاسي مطلي بالقصدير
   صفائح الألومنيوم
4- الغلاف الكلي :
   شريط من البولي استر
   سلك تفريغ نحاسي مطلي بالقصدير
   صفائح الألومنيوم
5- الغلاف الوسطي :PVC
6- الدرع : سلك فولاذي مجلفن
7- الغلاف الخارجي: PVC

المواصفات الفنية:

الجهد الاسمي : 300/500V
نطاق درجة الحرارة : 30- تا 70+ درجة سيليسيوس
درجة حرارة الاتصال القصير : 160 درجة سيليسيوس
أدنى شعاع للإنحناء : 10 ضعف قطر الكابل

 المعايير:

BS EN 50288-7

 المواصفات الخاصة الأخرى عند الحاجة:

1- ضد الحريق
2- مقاوم للاشتعال
3- قليل الدخان وبدون هالوجين
4- مقاوم للمشتقات النفطية
5- مقاوم للأشعة فوق البنفسجية

المقطع العرضي
(mm2)		 القطر التقريبي النهائي
(mm)		 الوزن التقريبي
(kg/km)		 قياس البكرة
(mm)		 طول الكابل على البكرة
(m)
2×2×0.5 14.3 358 900 1000
5×2×0.5 17.3 513 1000 1000
10×2×0.5 23.5 947 1200 1000
15×2×0.5 26.3 1169 1400 1000
20×2×0.5 29.1 1401 1600 1000
30×2×0.5 34.4 2039 1800 1000
50×2×0.5 42.5 2918 2000 1000
2×2×0.75 14.9 386 1000 1000
5×2×0.75 18.2 569 1100 1000
10×2×0.75 25 1047 1200 1000
15×2×0.75 28 1318 1400 1000
20×2×0.75 31 1582 1600 1000
30×2×0.75 36.8 2323 1800 1000
50×2×0.75 46.5 3700 2200 1000
2×2×1 15.6 414 1000 1000
5×2×1 19 617 1100 1000
10×2×1 26.2 1158 1400 1000
15×2×1 29.7 1475 1600 1000
20×2×1 32.7 1757 1600 1000
30×2×1 38.9 2586 1800 1000
50×2×1 49.2 4123 2200 1000
2×2×1.5 17 483 1000 1000
5×2×1.5 20.8 740 1100 1000
10×2×1.5 28.6 1385 1400 1000
15×2×1.5 32.2 1755 1800 1000
20×2×1.5 36.8 2380 1800 1000
30×2×1.5 42.7 3139 2000 1000
50×2×1.5 54.2 5024 2200 1000
2×2×2.5 19.4 602 1100 1000
5×2×2.5 24.9 1099 1400 1000
10×2×2.5 34.3 2016 1800 1000
15×2×2.5 38.9 2582 1800 1000
20×2×2.5 43.3 3166 2000 1000
30×2×2.5 51.4 4630 2200 1000
50×2×2.5 65.6 7471 2400 1000
RM: Round,Stranded
RE: Round,Solid
SM: Sector,Stranded
