أنت هنا: المنتجات > كابلات الأجهزة > كابلات الأجهزة المحمية بواقي كلي وعازل XLPE

[2X(St)YRY] XLPE كابلات الأجهزة المحمية بواقي كلي وعازل

الاستخدام:

يتمتع هذا النوع من الكابلات بفقدان منخفض في العزل ويستخدم في دارات القيادة العاملة بمنطق التحكم والجهد DC بشكل تناظري أو رقمي وكذلك في قياس الإشارات الرقمية والتناظرية. وهذه الكابلات مقاومة للتداخلات الكهربائية والمغناطيسية وأنواع الصدمات الكهربائية.

يتمتع العازل XPLEالمستخدم في هذا النوع من الكابلات بمقاومة عالية للحرارة مقارنة مع PVC.

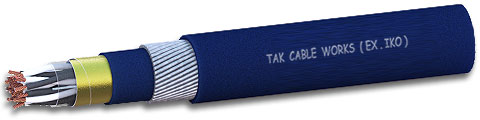

هيكل الكابل: Cu/XLPE/OSCR/BD/SWA/PVC

1- الناقل: نحاس
2- العازل : XLPE
3- الغلاف الكلي :
   شريط من البولي استر
   سلك تفريغ نحاسي مطلي بالقصدير
   صفائح الألومنيوم
4- الغلاف الوسطي : PVC
5- الدرع : سلك فولاذي مجلفن
6- الغلاف الخارجي: PVC

المواصفات الفنية:

الجهد الاسمي : 300/500V
نطاق درجة الحرارة : 30- تا 90+ درجة سيليسيوس
درجة حرارة الاتصال القصير : 250 درجة سيليسيوس
أدنى شعاع للإنحناء : 10 ضعف قطر الكابل

 المعايير:

BS EN 50288-7

 المواصفات الخاصة الأخرى عند الحاجة:

1- ضد الحريق
2- مقاوم للاشتعال
3- قليل الدخان وبدون هالوجين
4- مقاوم للمشتقات النفطية
5- مقاوم للأشعة فوق البنفسجية

المقطع العرضي
(mm2)		 القطر التقريبي النهائي
(mm)		 الوزن التقريبي
(kg/km)		 قياس البكرة
(mm)		 طول الكابل على البكرة
(m)
1×2×0.5 10.4 217 900 1000
2×2×0.5 13.1 304 1000 1000
5×2×0.5 15.5 415 1000 1000
10×2×0.5 20.2 626 1100 1000
15×2×0.5 23.3 911 1200 1000
20×2×0.5 25.7 1066 1400 1000
30×2×0.5 29.5 1373 1600 1000
50×2×0.5 37 2159 1800 1000
1×2×0.75 10.8 226 900 1000
2×2×0.75 13.9 335 1000 1000
5×2×0.75 16.7 472 1000 1000
10×2×0.75 22.3 860 1200 1000
15×2×0.75 25.1 1063 1200 1000
20×2×0.75 47.5 1236 1400 1000
30×2×0.75 31.6 1598 1600 1000
50×2×0.75 39.8 2539 1800 1000
1×2×1 11.1 245 900 1000
2×2×1 14.5 363 900 1000
5×2×1 17.5 529 1000 1000
10×2×1 23.5 946 1200 1000
15×2×1 26.5 1180 1400 1000
20×2×1 29.1 1401 1600 1000
30×2×1 33.9 1871 1800 1000
50×2×1 42.7 2973 2000 1000
1×2×1.5 11.7 272 900 1000
2×2×1.5 15.4 413 1000 1000
5×2×1.5 18.7 613 1100 1000
10×2×1.5 25.7 1129 1400 1000
15×2×1.5 29.1 1440 1600 1000
20×2×1.5 31.9 1717 1600 1000
30×2×1.5 38 2524 1800 1000
50×2×1.5 47.9 4025 2400 1000
1×2×2.5 13.1 331 1000 1000
2×2×2.5 17.8 523 1000 1000
5×2×2.5 22.6 948 1200 1000
10×2×2.5 30.4 1546 1600 1000
15×2×2.5 35.1 2193 1800 1000
20×2×2.5 38.8 2644 1800 1000
30×2×2.5 45.3 3546 2200 1000
50×2×2.5 57.6 5693 2400 1000
RM: Round,Stranded
RE: Round,Solid
SM: Sector,Stranded
