شما اینجا هستید: محصولات > کابل های قدرت > کابل های قدرت مسی با شیلد و آرمور عایق XLPE

(N2XCYRY) XLPE کابل قدرت مسی با شیلد و آرمور عایق


کاربرد:

این نوع کابل در داخل یا خارج تاسیسات در کانال یا داخل خاک برای تامین انرژی الکتریکی در نیروگاه هاومحیط های صنعتی و همچنین شبکه های برق محلی کاربرد دارد . به طور کلی این کابلها در مکانهایی که هم محافظت الکتریکی و هم مکانیکی مورد نیاز است مورد استفاده قرار می گیرد.

عایق XLPE به کار رفته در این نوع کابل مقاومت حرارتی بالاتری نسبت به PVC دارد.

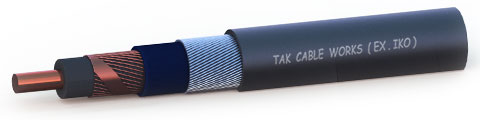

ساختمان کابل: CU/XLPE/CWS/BD/SWA/PVC

1- هادی : مس
2- عایق : XLPE
3- هادی هم مرکز : سیم های مسی همراه یا بدون نوار مسی هلیکس
4- پوشش میانی : PVC
5- زره : مفتول گالوانیزه(در حالت تک رشته از آلومنیوم به عنوان زره استفاده میشود)
6- روکش : PVC


مشخصات فنی:

ولتاژ نامی : 600/1000V
محدوده دمایی : 30- تا 90+ درجه سلسیوس
دمای اتصال کوتاه : 250 درجه سلسیوس
حداقل شعاع خمش : 15 برابر قطر کابل تک رشته و
12 برابر قطر کابل چندرشته

استانداردها:

IEC 60502-1
ISIRI3569-1

مشخصات خاص درصورت نیاز:

1- ضد آتش
2- مقاوم در برابر شعله
3- کم دود وبدون هالوژن
4- مقاوم در برابر مواد نفتی
5- مقاوم در برابر اشعه ماورابنفش


سطح مقطع
(mm2)
قطر تقریبی نهایی
(mm)
وزن تقریبی
(kg/km)
سایز قرقره
(mm)
طول کابل روی قرقره
(m)
1�1.5/1.5 10.8 236 800 1000
1�2.5/2.5 11.2 265 800 1000
1�4/4 11.7 310 800 1000
1�6/6 12.3 366 900 1000
1�10/10 13.2 469 900 1000
1�16/16 14.2 602 1000 1000
1�25/16 16.7 839 1000 1000
1�35/16 17.8 972 1100 1000
1�50/25 19.3 1232 1100 1000
1�70/35 22.1 1708 1100 1000
1�95/50 24.3 2183 1400 1000
1�120/70 26.4 2669 1400 1000
1�150/70 28.2 3023 1400 1000
1�185/95 30.9 3719 1600 1000
1�240/120 35.1 4875 1800 1000
2�2.5/2.5 RM
18.3 660 1100 1000
2�4/4 RM
19.4 773 1100 1000
2�6/6 RM
20.6 894 1100 1000
2�10/10 RM
22.7 1124 1200 1000
2�16/16 RM
25.8 1564 1400 1000
2�25/16 RM
29.1 1998 1600 1000
2�35/16 RM
30.3 2269 1600 1000
2�50/25 RM
35 2946 1800 1000
2�70/35 RM
40.1 4079 2000 500
3�1.5/1.5 RM
17.2 531 1000 1000
3�2.5/2.5 RM
18.9 720 1100 1000
3�4/4 RM
20 829 1100 1000
3�6/6 RM
21.6 970 1100 1000
3�10/10 RM
23.5 1246 1200 1000
3�16/16 RM
26.7 1750 1400 1000
3�25/16 RM
30.3 2269 1600 1000
3�35/16 SM
32.9 2719 1800 1000
3�50/25 SM
34.8 3390 1400 500
3�70/35 SM
38.9 4319 1400 500
3�95/50 SM
42.9 5428 1600 500
3�120/70 SM
47 6950 1800 500
3�150/70 SM
51.4 8216 1800 500
3x185/95 SM
55.6 9839 2000 500
3x240/120 SM
61.6 12165 2200 500
3x25/16+16 RM
32.5 2528 1800 1000
3x35/16+16 RM
35.2 2985 1800 1000
3x50/25+25 SM
37.1 3731 1400 500
3x70/35+35 SM
40.9 4784 1600 500
3x95/50+50 SM
45.7 6145 1600 500
3x120/70+70 SM
50.2 7927 1800 500
3x150/70+70 SM
55 9211 2000 500
3x185/95+95 SM
60 11253 2000 500
3x240/120+120 SM
66.8 14008 2400 500
4�1.5/1.5 RM
18.7 679 1100 1000
4�2.5/2.5 RM
19.7 784 1100 1000
4�4/4 RM
21 922 1100 1000
4�6/6 RM
22.4 1083 1200 1000
4�10/10 RM
25.6 1549 1400 1000
4�16/16 RM
28.3 1987 1400 1000
4�25/16 RM
32.5 2621 1800 1000
4�35/16 RM
35.4 3187 1800 1000
4�50/25 SM
37.9 4056 1400 500
4�70/35 SM
43.1 5279 1600 500
4�95/50 SM
48.7 7099 1800 500
4�120/70 SM
52.8 8622 1800 500
4�150/70 SM
57.2 10138 2000 500
4x185/95 SM
62.2 12186 2200 500
4x240/120 SM
69 15129 2400 500
RM: Round,Stranded
SM: Sector,Stranded
