شما اینجا هستید: محصولات > کابل های ابزار دقیق > کابل های ابزار دقیق با اسکرین کلی و عایق XLPE

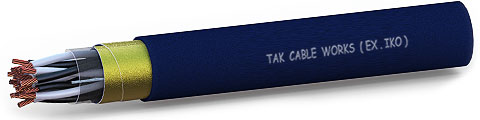

[2X(St)Y] XLPE کابل ابزار دقیق با اسکرین کلی و عایق


کاربرد:

این نوع کابل با تلفات پایین برای استفاده در مدارهای فرمان با منطق کنترل ولتاژ DC به صورت آنالوگ یا دیجیتال و همچنین در مدارات اندازه گیری به کار می رود.این کابل ها در برابر تداخلات الکتریکی و مغناطیسی مقاوم هستند.

عایق XLPE به کار رفته در این نوع کابل مقاومت حرارتی بالاتری نسبت به PVC دارد.


ساختمان کابل: Cu/XLPE/OSCR/PVC

1- هادی : مس
2- عایق : XLPE
3- اسکرین کلی :
   نوار پلی استر
   سیم مسی قلع اندود تخلیه
   فویل آلومینیوم
4- روکش : PVC


مشخصات فنی:

ولتاژ نامی : 300/500V
محدوده دمایی : 30- تا 90+ درجه سلسیوس
دمای اتصال کوتاه : 250 درجه سلسیوس
حداقل شعاع خمش : 7/5 برابر قطر کابل

استانداردها:

BS EN 50288-7

مشخصات خاص درصورت نیاز:

1- ضد آتش
2- مقاوم در برابر شعله
3- کم دود وبدون هالوژن
4- مقاوم در برابر مواد نفتی
5- مقاوم در برابر اشعه ماورابنفش


سطح مقطع
(mm2)
قطر تقریبی نهایی
(mm)
وزن تقریبی
(kg/km)
سایز قرقره
(mm)
طول کابل روی قرقره
(m)
1×2×0.5 5.7 38 700 1000
2×2×0.5 8.1 62 800 1000
5×2×0.5 10.4 112 900 1000
10×2×0.5 14.5 196 900 1000
15×2×0.5 16.7 271 1000 1000
20×2×0.5 18.7 347 1100 1000
30×2×0.5 22.1 495 1200 1000
50×2×0.5 28.2 789 1400 1000
1×2×0.75 6 44 700 1000
2×2×0.75 8.7 24 800 1000
5×2×0.75 11.1 139 900 1000
10×2×0.75 15.6 249 1000 1000
15×2×0.75 18.1 350 1100 1000
20×2×0.75 20.2 450 1100 1000
30×2×0.75 24 647 1200 1000
50×2×0.75 30.7 1040 1600 1000
1×2×1 6.4 51 700 1000
2×2×1 9.3 87 800 1000
5×2×1 11.9 168 900 1000
10×2×1 16.8 305 1000 1000
15×2×1 19.5 432 1100 1000
20×2×1 21.8 559 1100 1000
30×2×1 25.9 810 1400 1000
50×2×1 33.2 1308 1800 1000
1×2×1.5 6.9 64 1800 1000
2×2×1.5 10.2 110 900 1000
5×2×1.5 13.2 222 900 1000
10×2×1.5 18.7 410 1100 1000
15×2×1.5 21.6 587 1100 1000
20×2×1.5 24.3 764 1200 1000
30×2×1.5 28.8 1114 1400 1000
50×2×1.5 37 1810 1800 1000
1×2×2.5 8.2 89 800 1000
2×2×2.5 12.3 159 900 1000
5×2×2.5 15.9 334 1000 1000
10×2×2.5 22.7 629 1800 1000
15×2×2.5 26.4 910 1400 1000
20×2×2.5 29.7 1190 1600 1000
30×2×2.5 35.3 1746 1800 1000
50×2×2.5 45.5 2848 2000 1000
RM:Round,Stranded
RE:Round,Solid
SM:Sector,Stranded
